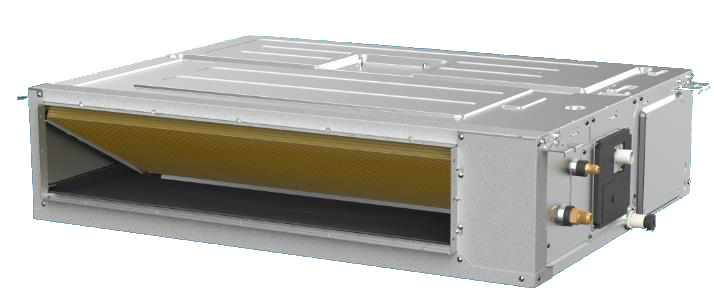

Split Conductos R32
Baja silueta y alta presión
Bomba de condensados de serie.

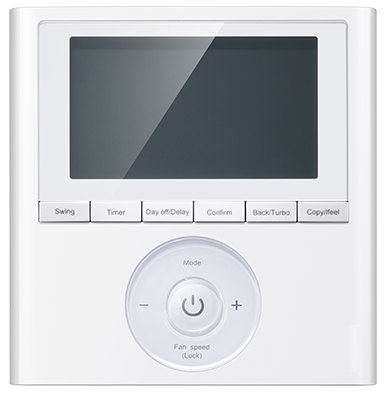

KJR120G
Largas distancias de tuberías.
Gran eficiencia.

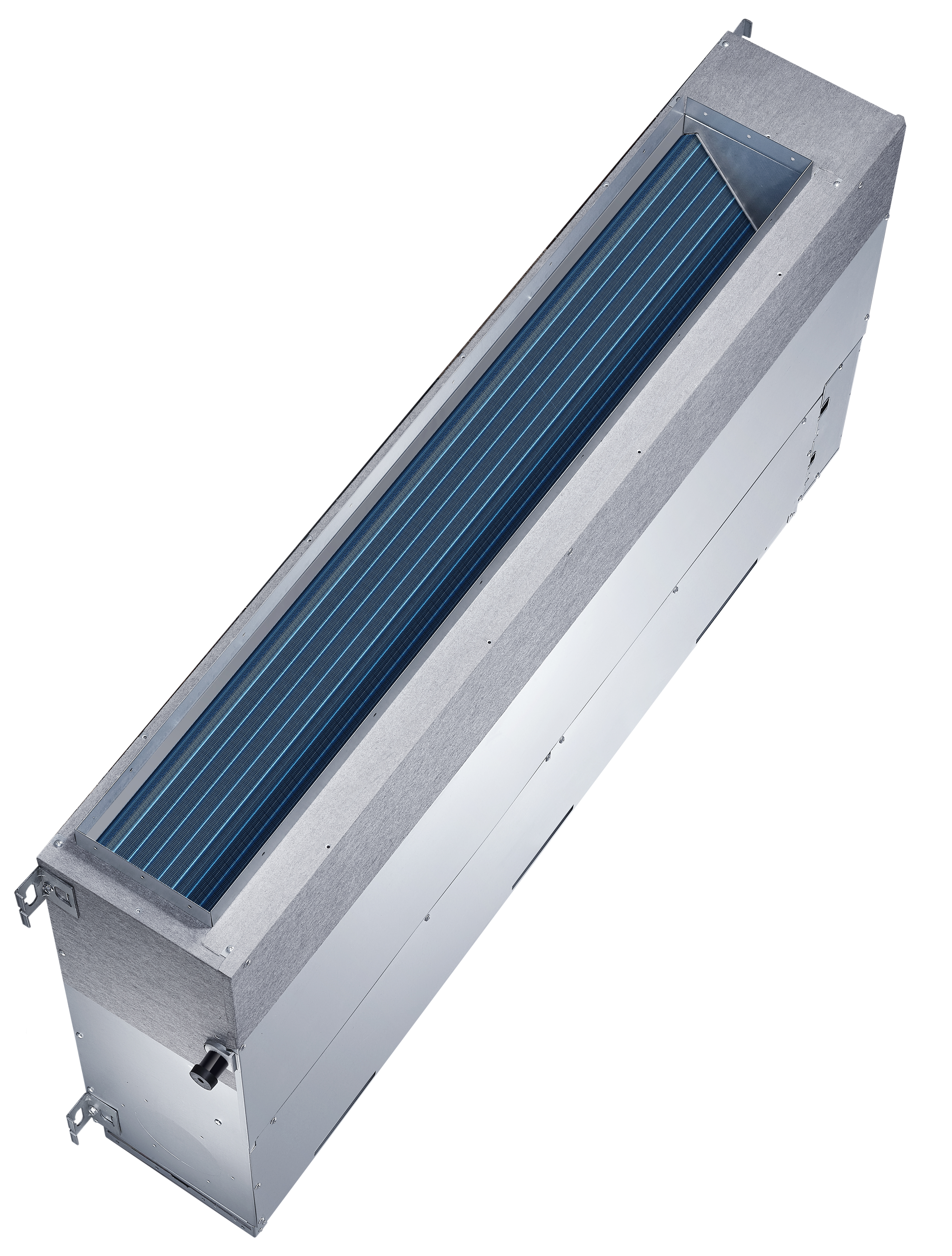

Posibilidad de instalación en vertical
(ver tabla inferior).

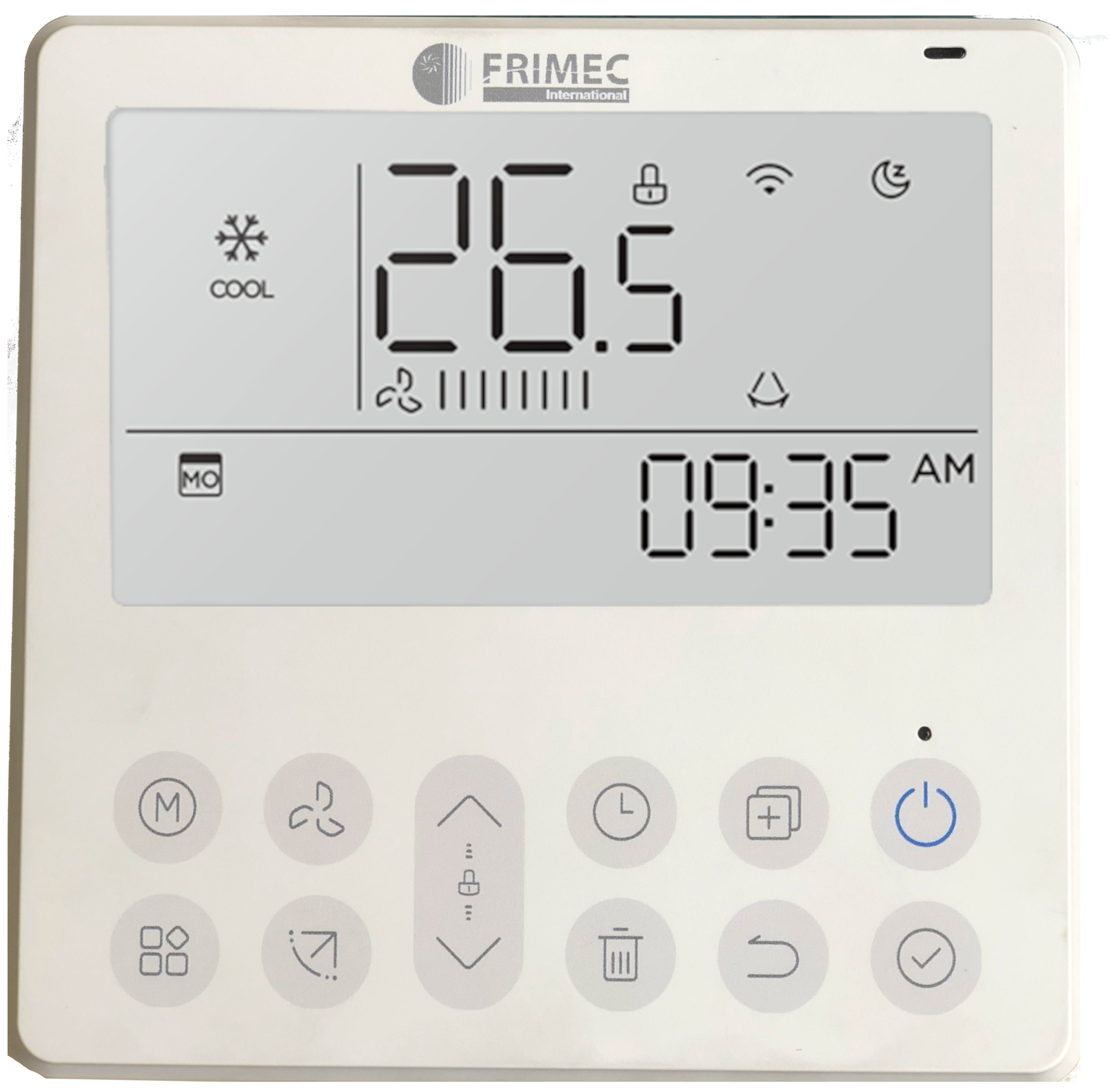

KJR120N
(WIFI)
Funcionamiento en sistema twin (consultar)
Entrada de aire exterior.
Compatible con Airzone.

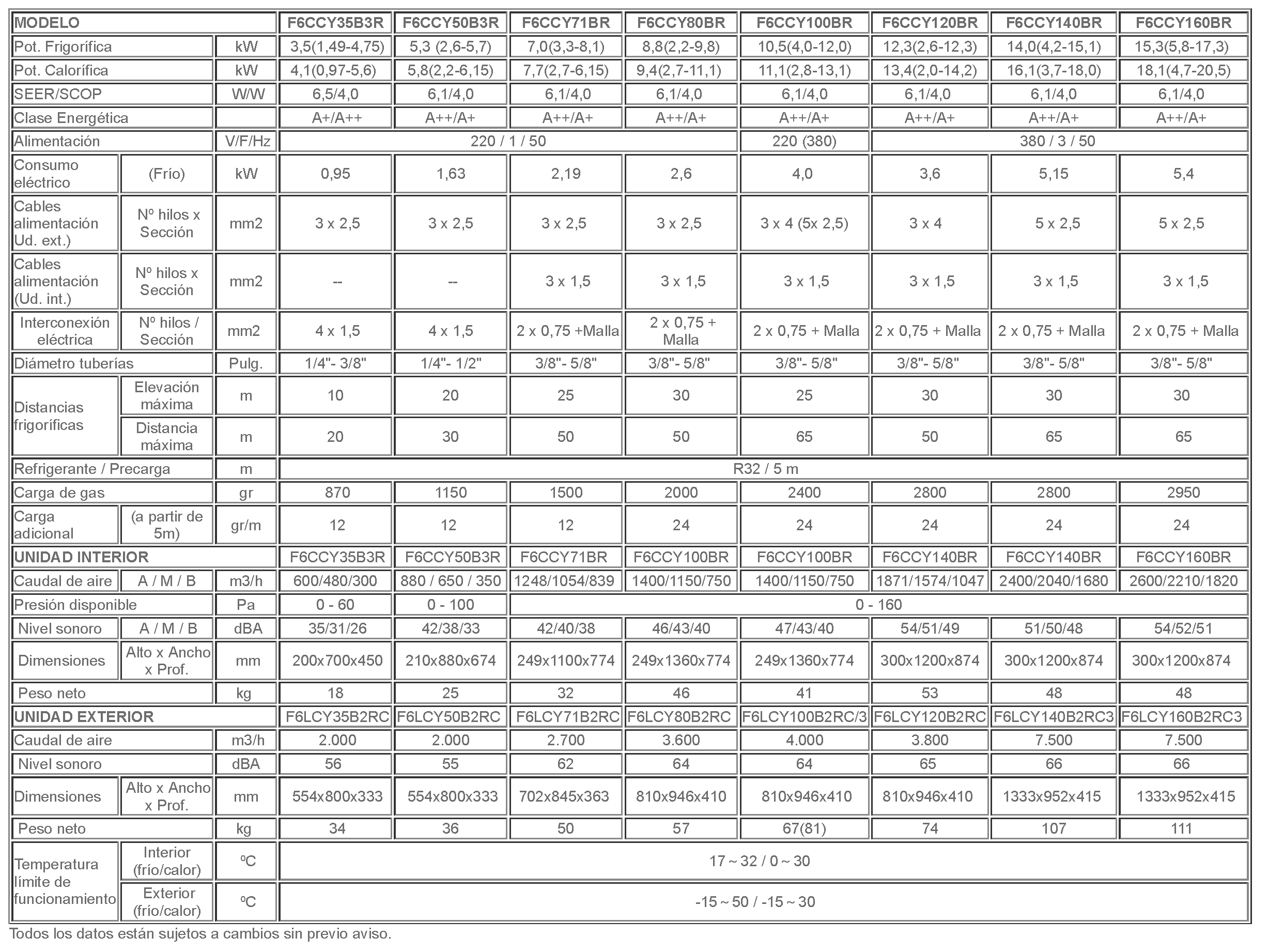

Tabla de datos técnicos - Serie BR
| MODELO | F6CCY35B3R | F6CCY50B3R | F6CCY71BR | F6CCY80BR | F6CCY100BR | F6CCY120BR | F6CCY140BR | F6CCY160BR | ||
|---|---|---|---|---|---|---|---|---|---|---|
| Pot. Frigorífica | kW | 3,5(1,49-4,75) | 5,3 (2,6-5,7) | 7,0(3,3-8,1) | 8,8(2,2-9,8) | 10,5(4,0-12,0) | 12,3(2,6-12,3) |
14,0(4,2-15,1) |
15,3(5,8-17,3) | |
| Pot. Calorífica | kW | 4,1(0,97-5,6) | 5,8(2,2-6,15) | 7,7(2,7-6,15) | 9,4(2,7-11,1) | 11,1(2,8-13,1) | 13,4(2,0-14,2) | 16,1(3,7-18,0) | 18,1(4,7-20,5) | |
| SEER/SCOP | W/W | 6,5/4,0 | 6,1/4,0 | 6,1/4,0 | 6,1/4,0 | 6,1/4,0 |
6,1/4,0 |
6,1/4,0 | 6,1/4,0 | |
| Clase Energética | A+/A++ | A++/A+ | A++/A+ | A++/A+ | A++/A+ | A++/A+ | A++/A+ | A++/A+ | ||
| Alimentación | V/F/Hz | 220 / 1 / 50 | 220 (380) | 380 / 3 / 50 | ||||||
| Consumo eléctrico | (Frío) | kW | 0,95 | 1,63 |
2,19 |
2,6 | 4,0 | 3,6 | 5,15 | 5,4 |
|
Cables alimentación Ud. ext.) |
Nº hilos x Sección | mm2 | 3 x 2,5 | 3 x 2,5 | 3 x 2,5 | 3 x 2,5 | 3 x 4 (5x 2,5) | 3 x 4 | 5 x 2,5 | 5 x 2,5 |
|
Cables alimentación (Ud. int.) |
Nº hilos x Sección | mm2 | -- | -- | 3 x 1,5 | 3 x 1,5 | 3 x 1,5 | 3 x 1,5 | 3 x 1,5 | 3 x 1,5 |
| Interconexión eléctrica | Nº hilos / Sección | mm2 | 4 x 1,5 | 4 x 1,5 | 2 x 0,75 +Malla | 2 x 0,75 + Malla | 2 x 0,75 + Malla | 2 x 0,75 + Malla | 2 x 0,75 + Malla | 2 x 0,75 + Malla |
| Diámetro tuberías | Pulg. | 1/4"- 3/8" | 1/4"- 1/2" | 3/8"- 5/8" | 3/8"- 5/8" | 3/8"- 5/8" | 3/8"- 5/8" | 3/8"- 5/8" | 3/8"- 5/8" | |
| Distancias frigoríficas | Elevación máxima | m | 10 | 20 | 25 | 30 | 25 | 30 | 30 | 30 |
| Distancia máxima | m | 20 | 30 | 50 | 50 | 65 | 50 | 65 | 65 | |
| Refrigerante / Precarga | m | R32 / 5 m | ||||||||
| Carga de gas | gr | 870 | 1150 | 1500 | 2000 | 2400 | 2800 | 2800 | 2950 | |
| Carga adicional | (a partir de 5m) | gr/m | 12 | 12 | 12 | 24 | 24 | 24 | 24 | 24 |
| UNIDAD INTERIOR | F6CCY35B3R | F6CCY50B3R | F6CCY71BR | F6CCY100BR | F6CCY100BR | F6CCY140BR | F6CCY140BR | F6CCY160BR | ||
| Caudal de aire | A / M / B | m3/h | 600/480/300 | 880 / 650 / 350 | 1248/1054/839 | 1400/1150/750 | 1400/1150/750 | 1871/1574/1047 | 2400/2040/1680 | 2600/2210/1820 |
| Presión disponible | Pa | 0 - 60 | 0 - 100 | 0 - 160 | ||||||
| Nivel sonoro | A / M / B | dBA | 35/31/26 | 42/38/33 | 42/40/38 | 46/43/40 | 47/43/40 | 54/51/49 | 51/50/48 | 54/52/51 |
| Instalación | Horizontal | |||||||||
| Dimensiones | Alto x Ancho x Prof. | mm | 200x700x450 | 210x880x674 | 249x1100x774 | 249x1360x774 | 249x1360x774 | 300x1200x874 | 300x1200x874 | 300x1200x874 |
| Peso neto | kg | 18 | 25 | 32 | 46 | 41 | 53 | 48 | 48 | |
| UNIDAD EXTERIOR | F6LCY35B2RC | F6LCY50B2RC | F6LCY71B2RC | F6LCY80B2RC | F6LCY100B2RC/3 | F6LCY120B2RC | F6LCY140B2RC3 | F6LCY160B2RC3 | ||
| Caudal de aire | m3/h | 2.000 | 2.000 | 2.700 | 3.600 | 4.000 | 3.800 | 7.500 | 7.500 | |
| Nivel sonoro | dBA | 56 | 55 | 62 | 64 | 64 | 65 | 66 | 66 | |
| Dimensiones | Alto x Ancho x Prof. | mm | 554x800x333 | 554x800x333 | 702x845x363 | 810x946x410 | 810x946x410 | 810x946x410 | 1333x952x415 | 1333x952x415 |
| Peso neto | kg | 34 | 36 | 50 | 57 | 67(81) | 74 | 107 | 111 | |
| Temperatura límite de funcionamiento | Interior (frío/calor) | ºC | 17～32 / 0～30 | |||||||
| Exterior (frío/calor) | ºC | -15～50 / -15～30 | ||||||||
Todos los datos están sujetos a cambios sin previo aviso.

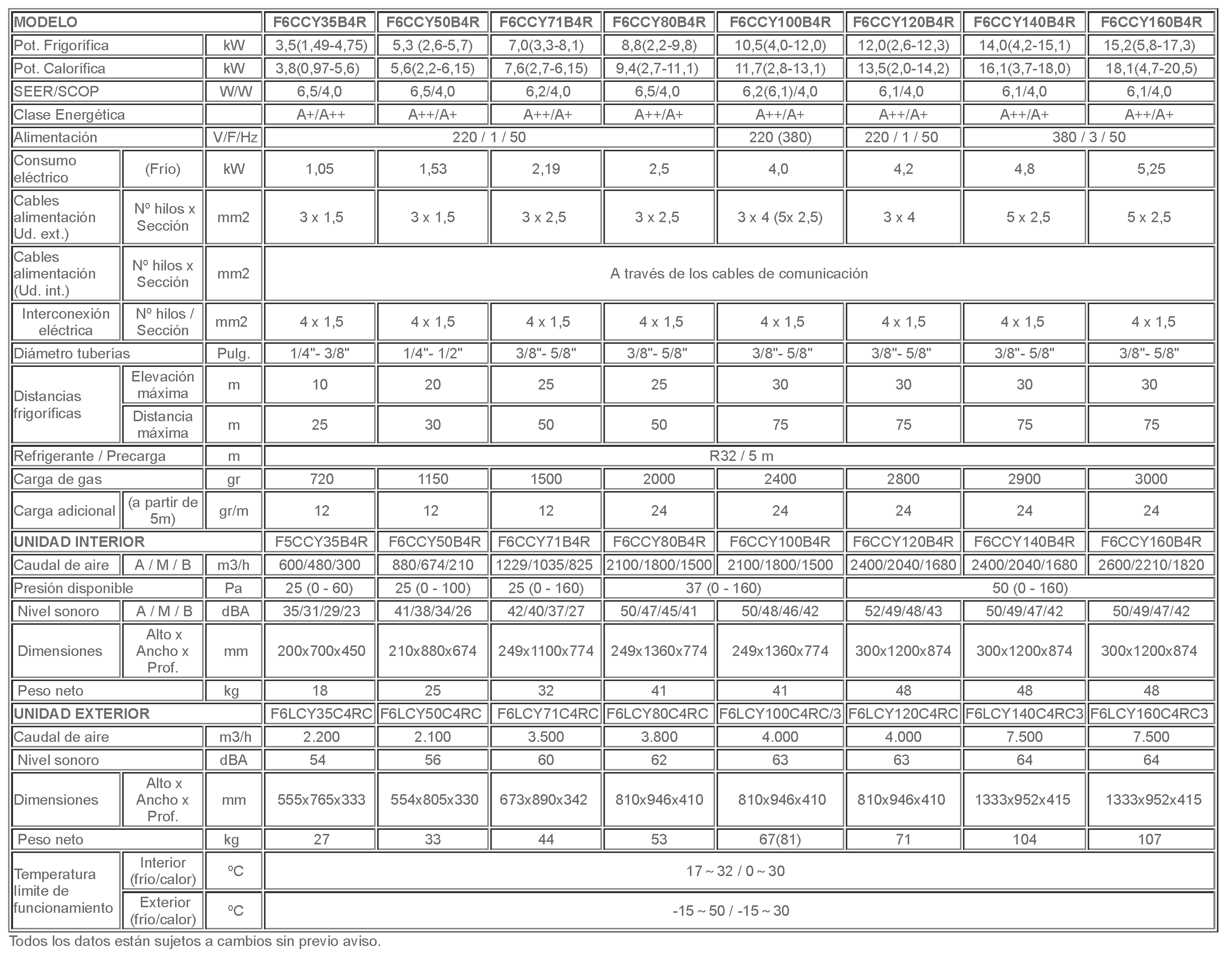

Tabla de datos técnicos - Serie B4R
| MODELO | F6CCY35B4R | F6CCY50B4R | F6CCY71B4R | F6CCY80B4R | F6CCY100B4R | F6CCY120B4R | F6CCY140B4R | F6CCY160B4R | ||
|---|---|---|---|---|---|---|---|---|---|---|
| Pot. Frigorífica | kW | 3,5(1,49-4,75) | 5,3 (2,6-5,7) | 7,0(3,3-8,1) | 8,8(2,2-9,8) | 10,5(4,0-12,0) | 12,0(2,6-12,3) |
14,0(4,2-15,1) |
15,2(5,8-17,3) | |
| Pot. Calorífica | kW | 3,8(0,97-5,6) | 5,6(2,2-6,15) | 7,6(2,7-6,15) | 9,4(2,7-11,1) | 11,7(2,8-13,1) | 13,5(2,0-14,2) | 16,1(3,7-18,0) | 18,1(4,7-20,5) | |
| SEER/SCOP | W/W | 6,5/4,0 | 6,5/4,0 | 6,2/4,0 | 6,5/4,0 | 6,2(6,1)/4,0 |
6,1/4,0 |
6,1/4,0 | 6,1/4,0 | |
| Clase Energética | A+/A++ | A+/A++ | A++/A+ | A++/A+ | A++/A+ | A++/A+ | A++/A+ | A++/A+ | ||
| Alimentación | V/F/Hz | 220 / 1 / 50 | 220 (380) | 220 / 1 / 50 | 380 / 3 / 50 | |||||
| Consumo eléctrico | (Frío) | kW | 1,05 | 1,53 |
2,19 |
2,5 | 4,0 | 4,2 | 4,8 | 5,25 |
|
Cables alimentación Ud. ext.) |
Nº hilos x Sección | mm2 | 3 x 1,5 | 3 x 1,5 | 3 x 2,5 | 3 x 2,5 | 3 x 4 (5x 2,5) | 3 x 4 | 5 x 2,5 | 5 x 2,5 |
|
Cables alimentación (Ud. int.) |
Nº hilos x Sección | mm2 | A través de los cables de comunicación | |||||||
| Interconexión eléctrica | Nº hilos / Sección | mm2 | 4 x 1,5 | 4 x 1,5 | 4 x 1,5 | 4 x 1,5 | 4 x 1,5 | 4 x 1,5 | 4 x 1,5 | 4 x 1,5 |
| Diámetro tuberías | Pulg. | 1/4"- 3/8" | 1/4"- 1/2" | 3/8"- 5/8" | 3/8"- 5/8" | 3/8"- 5/8" | 3/8"- 5/8" | 3/8"- 5/8" | 3/8"- 5/8" | |
|
Distancias frigoríficas |
Elevación máxima | m | 10 | 20 | 25 | 25 | 30 | 30 | 30 | 30 |
| Distancia máxima | m | 25 | 30 | 50 | 50 | 75 | 75 | 75 | 75 | |
| Refrigerante / Precarga | m | R32 / 5 m | ||||||||
| Carga de gas | gr | 720 | 1150 | 1500 | 2000 | 2400 | 2800 | 2900 | 3000 | |
| Carga adicional | (a partir de 5m) | gr/m | 12 | 12 | 12 | 24 | 24 | 24 | 24 | 24 |
| UNIDAD INTERIOR | F5CCY35B4R | F6CCY50B4R | F6CCY71B4R | F6CCY80B4R | F6CCY100B4R | F6CCY120B4R | F6CCY140B4R | F6CCY160B4R | ||
| Caudal de aire | A / M / B | m3/h | 600/480/300 | 880/674/210 | 1229/1035/825 | 2100/1800/1500 | 2100/1800/1500 | 2400/2040/1680 | 2400/2040/1680 | 2600/2210/1820 |
| Presión disponible | Pa | 25 (0 - 60) | 25 (0 - 100) | 25 (0 - 160) | 37 (0 - 160) | 50 (0 - 160) | ||||
| Nivel sonoro | A / M / B | dBA | 35/31/29/23 | 41/38/34/26 | 42/40/37/27 | 50/47/45/41 | 50/48/46/42 | 52/49/48/43 | 50/49/47/42 | 50/49/47/42 |
| Instalación | Horizontal |
Horizontal o Vertical |
||||||||
| Bomba de condensados - Elevación | mm | Externa incluida / 750mm | Interna incluida / 750mm | |||||||
| Dimensiones | Alto x Ancho x Prof. | mm | 200x700x450 | 210x880x674 | 249x1100x774 | 249x1360x774 | 249x1360x774 | 300x1200x874 | 300x1200x874 | 300x1200x874 |
| Peso neto | kg | 18 | 25 | 32 | 41 | 41 | 48 | 48 | 48 | |
| UNIDAD EXTERIOR | F6LCY35C4RC | F6LCY50C4RC | F6LCY71C4RC | F6LCY80C4RC | F6LCY100C4RC/3 | F6LCY120C4RC | F6LCY140C4RC3 | F6LCY160C4RC3 | ||
| Caudal de aire | m3/h | 2.200 | 2.100 | 3.500 | 3.800 | 4.000 | 4.000 | 7.500 | 7.500 | |
| Nivel sonoro | dBA | 54 | 56 | 60 | 62 | 63 | 63 | 64 | 64 | |
| Dimensiones | Alto x Ancho x Prof. | mm | 555x765x333 | 554x805x330 | 673x890x342 | 810x946x410 | 810x946x410 | 810x946x410 | 1333x952x415 | 1333x952x415 |
| Peso neto | kg | 27 | 33 | 44 | 53 | 67(81) | 71 | 104 | 107 | |
| Temperatura límite de funcionamiento | Interior (frío/calor) | ºC | 17～32 / 0～30 | |||||||
| Exterior (frío/calor) | ºC | -15～50 / -15～30 | ||||||||
Todos los datos están sujetos a cambios sin previo aviso.
KJR120N
(WIFI)
Tabla de datos técnicos - Serie C4R
| MODELO | F6CCY25C4R | F6CCY50C4R | F6CCY71C4R | F6CCY80C4R | F6CCY100C4R | F6CCY120C4R | F6CCY140C4R | ||
|---|---|---|---|---|---|---|---|---|---|
| Potencia Frigorífica | kW | 2,6(0,35-3,80) | 5,3 (1,31-6,15) | 7,1 (3,23-7,92) | 8,8(2,22-9,96) | 10,5(2,75~11,73) | 12,1(2,93-12,3) | 14,0(3,52~14,95) | |
| Potencia Calorífica | kW | 2,9(0,93-3,48) | 6,0(1,49-6,30) | 8,0 (2,79-8,56) | 9,4(2,7-9,99) | 11,7(2,78~12,61) | 13,5(3,37-14,06) | 16,1(4,11~17,59) | |
| SEER/SCOP | W/W | 6,5/4,1 | 6,5/4,1 | 6,6/4,2 | 6,6/4,2 |
6,6/4,1 |
6,1/4,1 |
6,1/4,0 |
|
| Clase Energética | A++/A+ | A++/A+ | A++/A+ | A++/A+ | A++/A+ | A++/A+ | A++/A+ | ||
| Alimentación | V/F/Hz | 220 / 1 / 50 | 220 (380) | 220 / 1 / 50 | 220 (380) | ||||
| Consumo eléctrico | (Frío) | kW | 0,72 | 1,59 | 2,28 | 2,8 | 3,95 | 4,0 | 4,5 |
|
Cables alimentación (Ud. ext.) |
Nº hilos x Sección | mm2 | 3 x 1,5 | 3 x 1,5 | 3 x 2,5 | 3 x 2,5 | 3 x 4 (5 x 2,5) | 3 x 4 | 3 x 4 (5 x 2,5) |
|
Cables alimentación (Ud. int.) |
Nº hilos x Sección | mm2 | A través de los cables de comunicación | ||||||
| Interconexión eléctrica | Nº hilos / Sección | mm2 | 4 x 1,5 | 4 x 1,5 | 4 x 1,5 | 4 x 1,5 | 4 x 1,5 | 4 x 1,5 | 4 x 1,5 |
| Diámetro tuberías | Pulg. | 1/4"- 3/8" | 1/4"- 1/2" | 3/8"- 5/8" | 3/8"- 5/8" |
3/8" - 5/8" |
3/8"- 5/8" | 3/8" - 5/8" | |
| Distancias frigoríficas | Elevación máxima | m | 10 | 20 | 25 | 25 | 30 | 30 | 30 |
| Distancia máxima | m | 25 | 30 | 50 | 50 | 75 | 75 | 75 | |
| Refrigerante / Precarga | m | R32 / 5 m | |||||||
| Carga de gas | gr | 650 | 1150 | 1400 | 1800 | 2400 | 2800 | 2900 | |
| Carga adicional | (a partir de 5m) | gr/m | 12 | 12 | 24 | 24 | 24 | 24 | 24 |
| UNIDAD INTERIOR | F6CCY25C4R | F6CCY50C4R | F6CCY71C4R | F6CCY80C4R | F6CCY100C4R | F6CCY120C4R | F6CCY140C4R | ||
| Caudal de aire | A / M / B | m3/h | 620/540/450 | 900/780/650 | 1200/1000/700 | 1500/1200/900 | 1700/1400/1100 | 2000/1700/1300 | 2000/1700/1300 |
| Presión disponible | Pa | 25 (0 - 80) | 25 (0 - 160) | 25 (0 - 160) | 37 (0 - 160) | 37(0 - 160) | 50 (0 - 160) | 50 (0 - 160) | |
| Nivel sonoro | A / M / B | dBA | 35/33/31 | 37/34/31 | 34/33/31 | 39/37/35 | 40/37/34 | 39/38/36 | 46/44/42 |
| Instalación | Horizontal | Horizontal o Vertical | |||||||
| Bomba de condensados | Elevación | mm | Externa incluida / 1000mm |
Interna incluida / 1000mm | |||||
| Dimensiones | Alto x Ancho x Prof. | mm | 200x700x506 | 245x700x750 | 245x1000x750 | 245x1000x750 | 245x1200x750 | 245x1200x750 | 245x1200x750 |
| Peso neto | kg | 17 | 25 | 32 | 33 | 39 | 41 | 41 | |

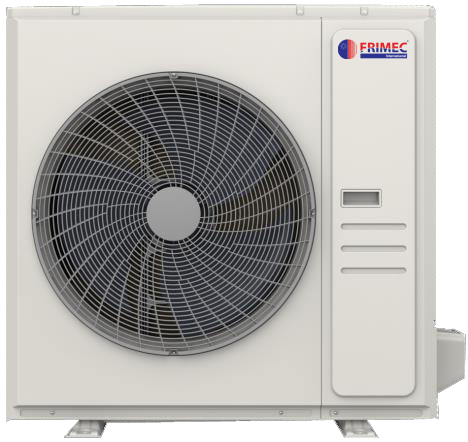

| UNIDAD EXTERIOR | F6LCY25D4RC | F6LCY50C4RC | F6LCY71D4RC | F6LCY80D4RC | F6LCY100C4RC/3 | F6LCY120C4RC | F6LCY140D4RC/3 | ||
| Caudal de aire | m3/h | 2.200 | 2.100 | 3.500 | 3.800 | 4.000 | 4.000 | 5.600 | |
| Nivel sonoro | dBA | 53 | 59 | 60 | 60 | 65 | 64 | 65 | |
| Dimensiones | Alto x Ancho x Prof. | mm | 555x765x303 | 554x805x330 | 673x890x342 | 810x946x410 | 810x946x410 | 810x946x410 | 975x980x375 |
| Peso neto | kg | 25 | 33 | 42 | 51 | 67(86) | 71 | 90 | |
| Temperatura límite de funcionamiento | Interior (frío/calor) | ºC | 16～32 / 0～30 | ||||||
| Exterior (frío/calor) | ºC | -15～50 / -20～24 | |||||||
Todos los datos están sujetos a cambios sin previo aviso.
