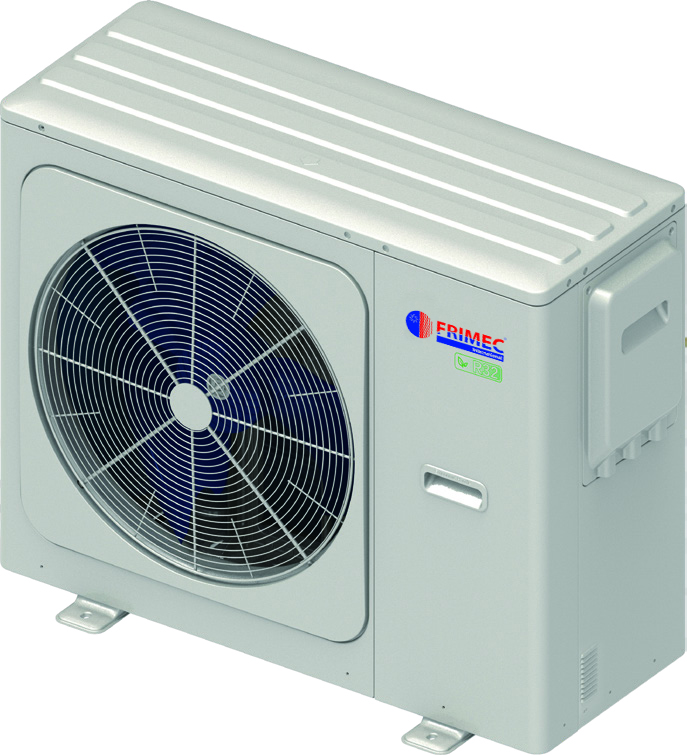

Mini-Enfriadoras de agua inverter R32 serie "Ecoplus"
Mini-Enfriadoras de agua inverter R32 serie "Ecoplus"
Funcionamiento en modo calor hasta -25ºC.
Kit hidrónico incluido.
Mando por cable remoto.
Detector de flujo de agua incluido.
Full DC inverter.
R32

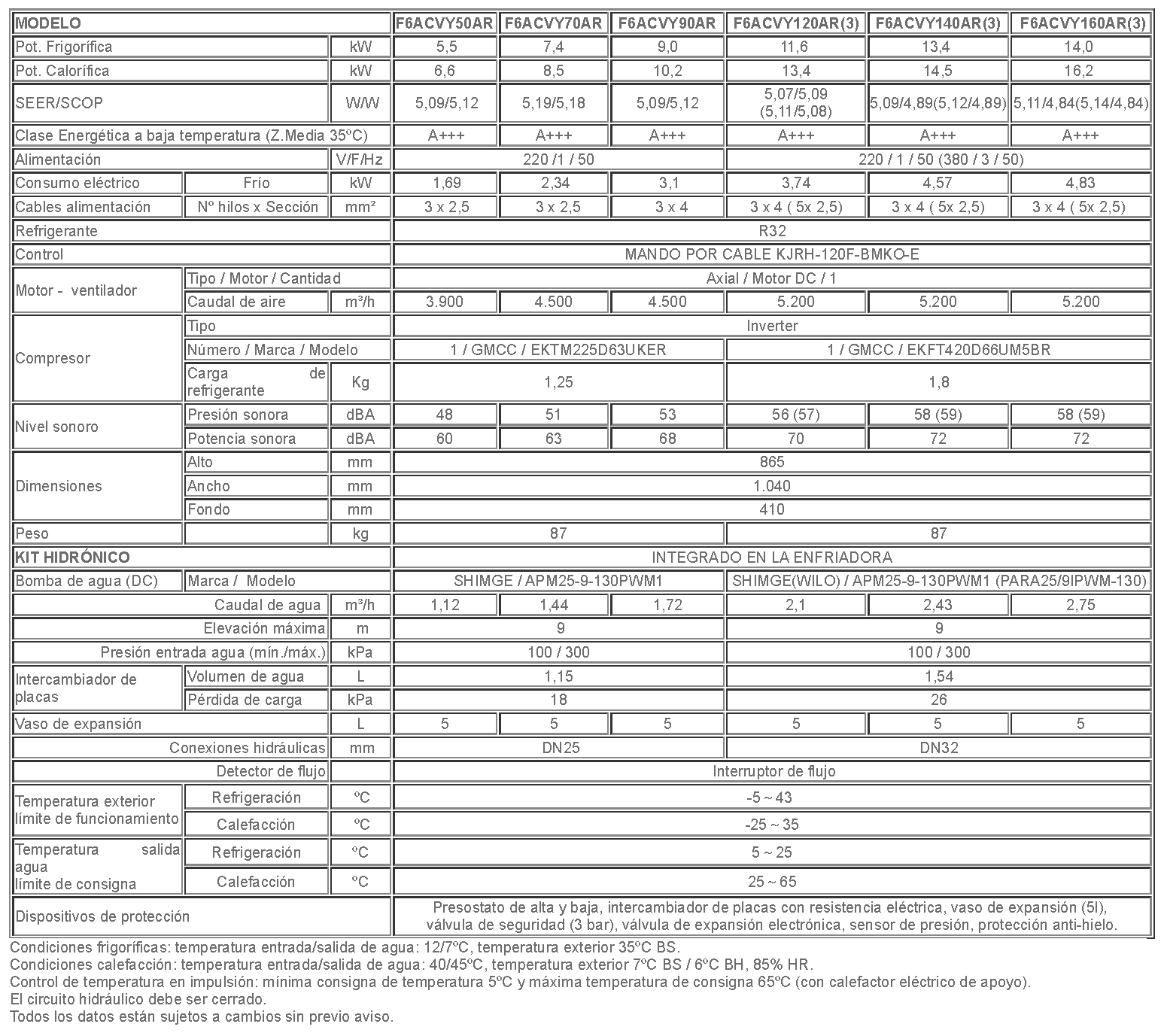

Tabla de datos técnicos
| MODELO | F6ACVY50AR | F6ACVY70AR | F6ACVY90AR | F6ACVY120AR(3) | F6ACVY140AR(3) | F6ACVY160AR(3) | ||
|---|---|---|---|---|---|---|---|---|
| Pot. Frigorífica | kW | 5,5 | 7,4 | 9,0 | 11,6 | 13,4 | 14,0 | |
| Pot. Calorífica | kW | 6,6 | 8,5 | 10,2 | 13,4 | 14,5 | 16,2 | |
| SEER/SCOP | W/W | 5,09/5,12 | 5,19/5,18 | 5,09/5,12 | 5,07/5,09 (5,11/5,08) | 5,09/4,89(5,12/4,89) | 5,11/4,84(5,14/4,84) | |
| Clase Energética a baja temperatura (Z.Media 35ºC) | A+++ | A+++ | A+++ | A+++ | A+++ | A+++ | ||
| Alimentación | V/F/Hz | 220 /1 / 50 | 220 / 1 / 50 (380 / 3 / 50) | |||||
| Consumo eléctrico | Frío | kW | 1,69 | 2,34 | 3,1 | 3,74 | 4,57 | 4,83 |
|
Cables alimentación |
Nº hilos x Sección | mm² | 3 x 2,5 | 3 x 2,5 | 3 x 4 | 3 x 4 ( 5x 2,5) | 3 x 4 ( 5x 2,5) | 3 x 4 ( 5x 2,5) |
| Refrigerante | R32 | |||||||
| Control | MANDO POR CABLE KJRH-120K-BMKO-E | |||||||
| Motor - ventilador | Tipo / Motor / Cantidad | Axial / Motor DC / 1 | ||||||
| Caudal de aire | m³/h | 3.900 | 4.500 | 4.500 | 5.200 | 5.200 | 5.200 | |
| Compresor | Tipo | Inverter | ||||||
| Número / Marca / Modelo | 1 / GMCC / EKTM225D63UKER | 1 / GMCC / EKFT420D66UM5BR | ||||||
| Carga de refrigerante | Kg | 1,25 | 1,8 | |||||
| Nivel sonoro | Presión sonora | dBA | 48 | 51 | 53 | 56 (57) | 58 (59) | 58 (59) |
| Potencia sonora | dBA | 60 | 63 | 68 | 70 | 72 | 72 | |
| Dimensiones | Alto | mm | 865 | |||||
| Ancho | mm | 1.040 | ||||||
| Fondo | mm | 410 | ||||||
| Peso | kg | 87 | 87 | |||||
| KIT HIDRÓNICO | INTEGRADO EN LA ENFRIADORA | |||||||
| Bomba de agua (DC) | Marca / Modelo | SHIMGE / APM25-9-130PWM1 | SHIMGE(WILO) / APM25-9-130PWM1 (PARA25/9IPWM-130) | |||||
| Caudal de agua | m³/h | 1,12 | 1,44 | 1,72 | 2,1 | 2,43 | 2,75 | |
| Elevación máxima | m | 9 | 9 | |||||
| Presión entrada agua (mín./máx.) | kPa | 100 / 300 | 100 / 300 | |||||
| Intercambiador de placas | Volumen de agua | L | 1,15 | 1,54 | ||||
| Pérdida de carga | kPa | 18 | 26 | |||||
| Vaso de expansión | L | 5 | 5 | 5 | 5 | 5 | 5 | |
| Conexiones hidráulicas | mm | DN25 | DN32 | |||||
| Detector de flujo | Interruptor de flujo | |||||||
|
Temperatura exterior límite de funcionamiento |
Refrigeración | ºC | -5～43 | |||||
| Calefacción | ºC | -25～35 | ||||||
|
Temperatura salida agua límite de consigna |
Refrigeración | ºC | 5～25 | |||||
| Calefacción | ºC | 25～65 | ||||||
|
Dispositivos de protección |
Presostato de alta y baja, intercambiador de placas con resistencia eléctrica, vaso de expansión (5l), válvula de seguridad (3 bar), válvula de expansión electrónica, sensor de presión, protección anti-hielo. |
|||||||
Condiciones frigoríficas: temperatura entrada/salida de agua: 12/7ºC, temperatura exterior 35ºC BS.
Condiciones calefacción: temperatura entrada/salida de agua: 40/45ºC, temperatura exterior 7ºC BS / 6ºC BH, 85% HR.
Control de temperatura en impulsión: mínima consigna de temperatura 5ºC y máxima temperatura de consigna 65ºC (con calefactor eléctrico de apoyo).
El circuito hidráulico debe ser cerrado.
Todos los datos están sujetos a cambios sin previo aviso.
Amplio rango de funcionamiento
Estas unidades pueden funcionar con una temperatura exterior desde -5ºC hasta 43ºC en frio y desde -25ºC hasta 35ºC en calor y, con una temperatura de salida del agua desde 5ºC hasta 25ºC en frío y desde 25ºC hasta 65ºC en calor (con fuente de calor auxiliar)(Consultar límites de funcionamiento en el "Manual técnico").
Módulo hidrónico integrado
Dentro de la unidad se encuentra la bomba de circulación, control de flujo, intercambiador de placas y vaso de expansión.
Control de una zona
El modo de funcionamiento y la temperatura del agua se controlan con el terminal y el ON/OFF de la bomba de calor mediante un termostato externo. La bomba de circulación externa actúa al arrancar la bomba de calor.
Control de dos zonas
Permite controlar dos bombas de agua externas o dos válvulas motorizadas. La zona 1 (fancoils) puede funcionar en modo refrigeración o calefacción, mientras la zona 2 (suelo radiante) actúa sólo funciona en calefacción. El modo de funcionamiento y la temperatura del agua se controlan con el terminal y el ON/OFF de la unidad mediante un termostato externo.
Control de ajuste de modo
Permite controlar dos bombas de agua externas o dos válvulas motorizadas. Cuando el sistema está en modo refrigeración actúa la bomba o la válvula que da servicio a los fancoils apagando la bomba o válvula que da servicio al suelo radiante. Cuando el sistema está en modo calefacción hace lo contrario.
Control en cascada
Permite conectar varias unidades en un mismo sistema.
Control de la temperatura del depósito de inercia o agua térmica
Permite parar la bomba de calor y la bomba de agua interna cuando la temperatura del depósito ha llegado al set establecido. Este control puede ser usado para controlar la temperatura de un depósito de ACS.
