Fancoil tipo Suelo / Techo 2T/4T sin envolvente

Autotransformador de 6 velocidades.

Filtro guía.

Conexión rápida del tubo de condensados.

Motor DC (opcional)

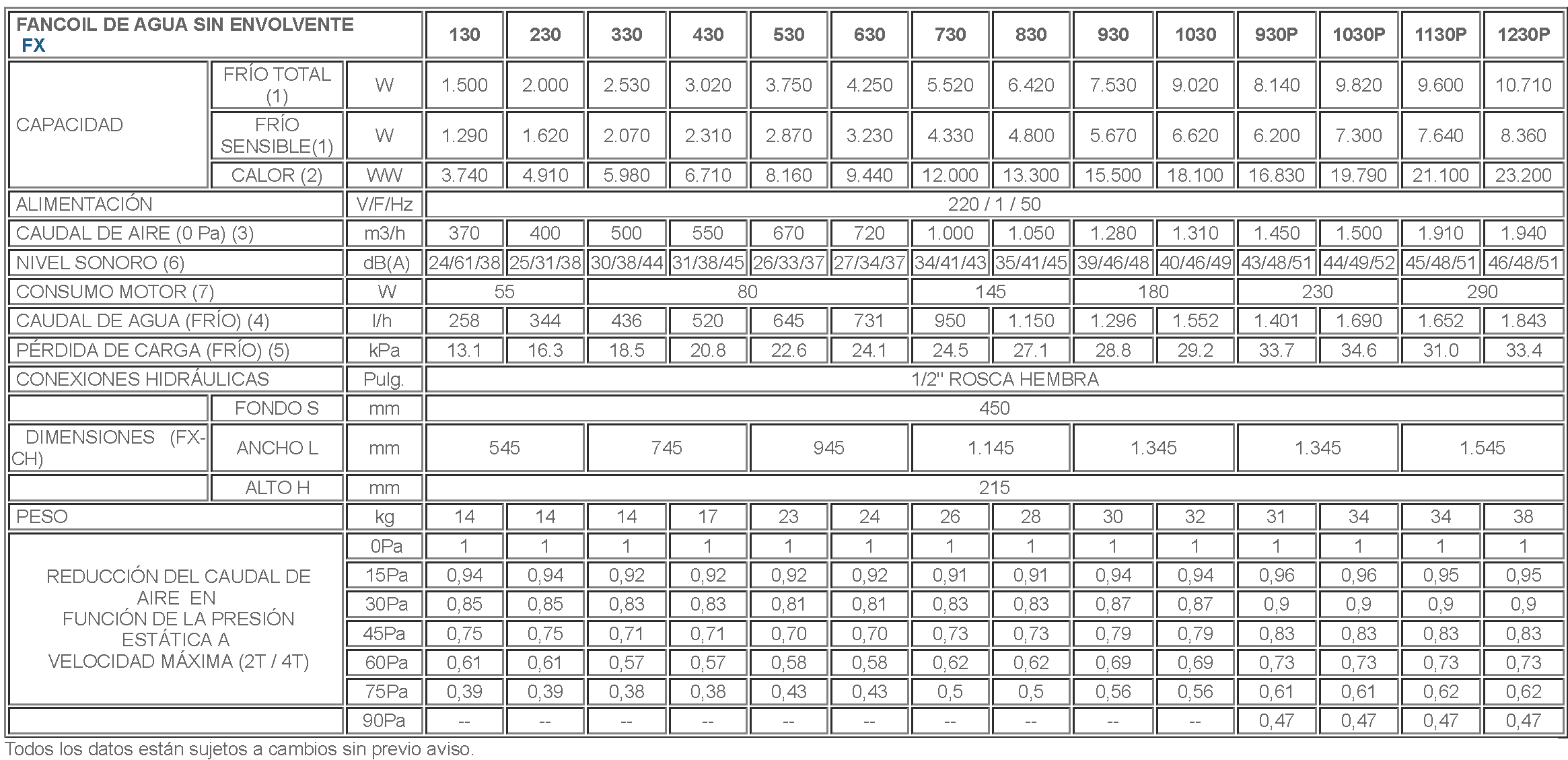

Tabla de datos técnicos fancoil sin envolvente 2 tubos (motor AC)



 FANCOIL DE AGUA SIN ENVOLVENTE          FX 130 230 330

430

 530 630 730 830 930 1030 930P 1030P 1130P 1230P
 CAPACIDAD FRÍO TOTAL (1) W 1.500 2.000 2.530 3.020 3.750 4.250 5.520 6.420 7.530 9.020 8.140 9.820 9.600 10.710
FRÍO SENSIBLE(1) W 1.290 1.620 2.070 2.310 2.870 3.230 4.330 4.800 5.670 6.620 6.200 7.300 7.640 8.360
CALOR (2) WW 3.740 4.910 5.980 6.710 8.160 9.440 12.000 13.300 15.500 18.100 16.830 19.790 21.100 23.200
 ALIMENTACIÓN V/F/Hz 220 / 1 / 50
 CAUDAL DE AIRE (0 Pa) (3) m3/h 370 400 500 550 670 720 1.000 1.050 1.280 1.310 1.450 1.500 1.910 1.940
 NIVEL SONORO (6)  dB(A) 24/31/38 25/31/38 30/38/44 31/38/45 26/33/37 27/34/37 34/41/43 35/41/45 39/46/48 40/46/49 43/48/51 44/49/52 45/48/51 46/48/51
 CONSUMO MOTOR (7)  W 55 80 145 180 230 290
 CAUDAL DE AGUA (FRÍO) (4) l/h  258 344 436 520 645 731 950 1.150 1.296 1.552 1.401 1.690 1.652 1.843
 PÉRDIDA DE CARGA (FRÍO) (5) kPa 13.1 16.3 18.5 20.8 22.6 24.1 24.5 27.1 28.8 29.2 33.7 34.6 31.0 33.4
 CONEXIONES HIDRÁULICAS Pulg.     1/2" ROSCA HEMBRA



FONDO S

 mm

450

 DIMENSIONES (FX-CH)

ANCHO L

 mm 545 745 945 1.145 1.345 1.345 1.545



ALTO H

 mm 215
 PESO kg 14 14 14 17 23 24 26 28 30 32 31 34 34 38

 REDUCCIÓN DEL CAUDAL DE AIRE  EN

 FUNCIÓN DE LA PRESIÓN ESTÁTICA A

 VELOCIDAD MÁXIMA (2T / 4T)

  0Pa 1 1 1 1 1 1 1 1 1 1 1 1 1 1
 15Pa 0,94 0,94 0,92 0,92 0,92 0,92 0,91 0,91 0,94 0,94 0,96 0,96 0,95 0,95
 30Pa 0,85 0,85 0,83 0,83 0,81 0,81 0,83 0,83 0,87 0,87 0,9 0,9 0,9 0,9
45Pa 0,75 0,75 0,71 0,71 0,70 0,70 0,73 0,73 0,79 0,79 0,83 0,83 0,83 0,83
 60Pa 0,61 0,61 0,57 0,57 0,58 0,58 0,62 0,62 0,69 0,69 0,73 0,73 0,73 0,73
 75Pa 0,39 0,39 0,38 0,38 0,43 0,43 0,5 0,5 0,56 0,56 0,61 0,61 0,62 0,62



 90Pa -- -- -- -- -- -- -- -- -- -- 0,47 0,47 0,47 0,47

Todos los datos están sujetos a cambios sin previo aviso.

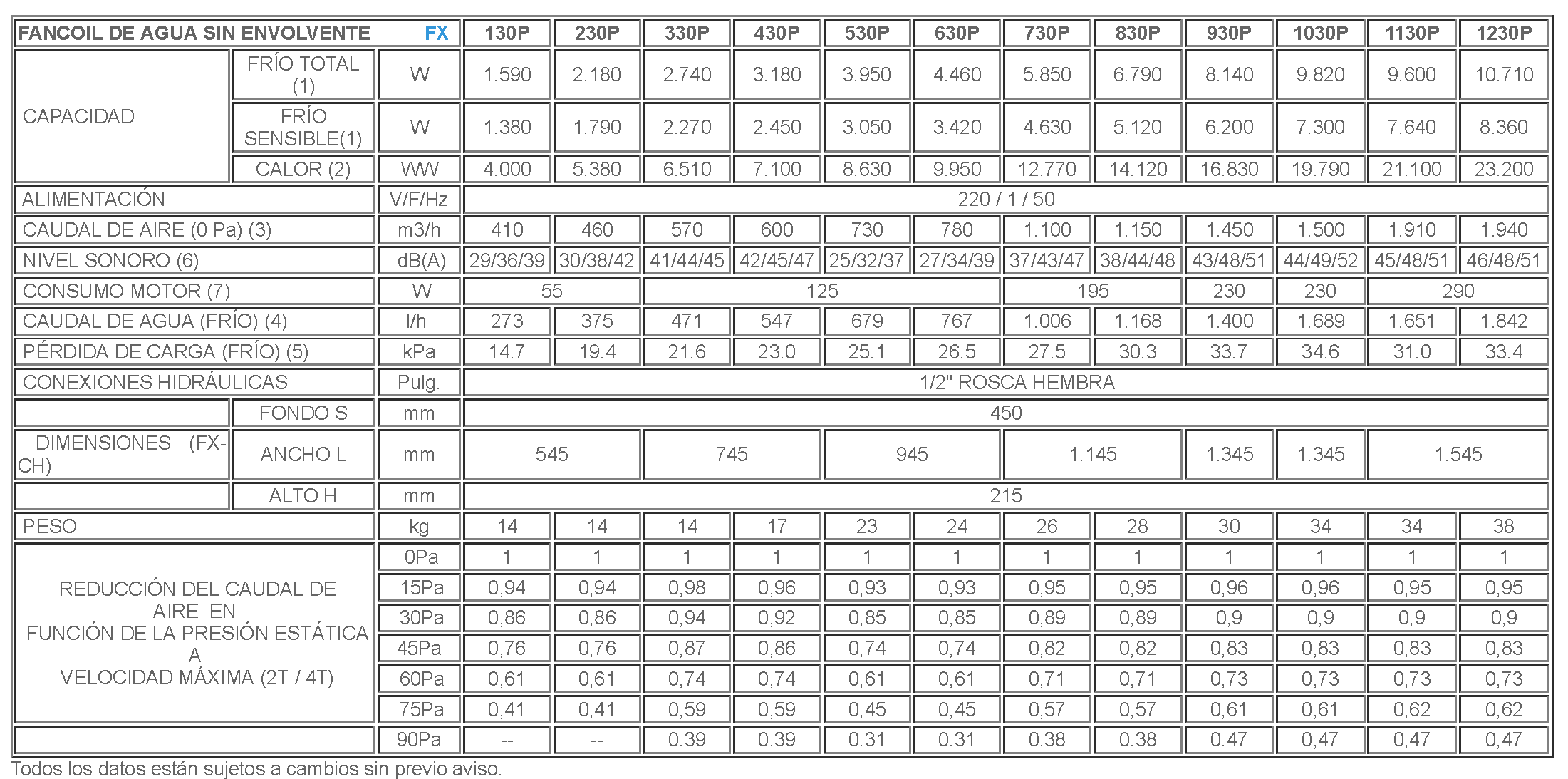

Tabla de datos técnicos fancoil sin envolvente potenciados 2 tubos (motor AC)



 FANCOIL DE AGUA SIN ENVOLVENTE                       FX 130P 230P 330P

430P

 530P 630P 730P 830P 930P 1030P 1130P 1230P
 CAPACIDAD FRÍO TOTAL (1) W 1.590 2.180 2.740 3.180 3.950 4.460 5.850 6.790 8.140 9.820 9.600 10.710
FRÍO SENSIBLE(1) W 1.380 1.790 2.270 2.450 3.050 3.420 4.630 5.120 6.200 7.300 7.640 8.360
CALOR (2) WW 4.000 5.380 6.510 7.100 8.630 9.950 12.770 14.120 16.830 19.790 21.100 23.200
 ALIMENTACIÓN V/F/Hz 220 / 1 / 50
 CAUDAL DE AIRE (0 Pa) (3) m3/h 410 460 570 600 730 780 1.100 1.150 1.450 1.500 1.910 1.940
 NIVEL SONORO (6)  dB(A) 29/36/39 30/38/42 41/44/45 42/45/47 25/32/37 27/34/39 37/43/47 38/44/48 43/48/51 44/49/52 45/48/51 46/48/51
 CONSUMO MOTOR (7)  W 55 125 195 230 230 290
 CAUDAL DE AGUA (FRÍO) (4) l/h  273 375 471 547 679 767 1.006 1.168 1.400 1.689 1.651 1.842
 PÉRDIDA DE CARGA (FRÍO) (5) kPa 14.7 19.4 21.6 23.0 25.1 26.5 27.5 30.3 33.7 34.6 31.0 33.4
 CONEXIONES HIDRÁULICAS Pulg.     1/2" ROSCA HEMBRA



FONDO S

 mm

450

 DIMENSIONES (FX-CH)

ANCHO L

 mm 545 745 945 1.145 1.345 1.345 1.545



ALTO H

 mm 215
 PESO kg 14 14 14 17 23 24 26 28 30 34 34 38

 REDUCCIÓN DEL CAUDAL DE AIRE  EN

 FUNCIÓN DE LA PRESIÓN ESTÁTICA A

 VELOCIDAD MÁXIMA (2T / 4T)

  0Pa 1 1 1 1 1 1 1 1 1 1 1 1
 15Pa 0,94 0,94 0,98 0,96 0,93 0,93 0,95 0,95 0,96 0,96 0,95 0,95
 30Pa 0,86 0,86 0,94 0,92 0,85 0,85 0,89 0,89 0,9 0,9 0,9 0,9
45Pa 0,76 0,76 0,87 0,86 0,74 0,74 0,82 0,82 0,83 0,83 0,83 0,83
 60Pa 0,61 0,61 0,74 0,74 0,61 0,61 0,71 0,71 0,73 0,73 0,73 0,73
 75Pa 0,41 0,41 0,59 0,59 0,45 0,45 0,57 0,57 0,61 0,61 0,62 0,62



 90Pa -- -- 0.39 0.39 0.31 0.31 0.38 0.38 0.47 0,47 0,47 0,47

Todos los datos están sujetos a cambios sin previo aviso.

Tabla de datos técnicos fancoil sin envolvente 2 tubos (motor DC)

FANCOIL DE AGUA SIN ENVOLVENTE            FXE 130 230 330 430  530 630 730 830 930 1030 930P 1030P 1130P 1230P
 CAPACIDAD FRÍO TOTAL (1) W 1.550 2.070 2.600 3.090 4.010 4.540 5.690 6.610 7.680 9.190 8.470 10.210 9.620 10.730
FRÍO SENSIBLE(1) W 1.340 1.680 2.130 2.370 3.100 3.490 4.490 4.970 5.800 6.770 6.500 7.630 7.660 8.380
CALOR (2) W 3.880 5.080 6.140 6.870 8.760 10.120 12.400 13.720 15.820 18.470 17.580 20.640 21.170 23.270
 ALIMENTACIÓN V/F/Hz 220 / 1 / 50
 CAUDAL DE AIRE (0 Pa) (3) m3/h 390 420 520 570 745 800 1.050 1.100 1.320 1.350 1.550 1.600 1.920 1.950
 NIVEL SONORO (6)  dB(A) 13/25/38 13/27/40 15/31/44 16/33/46 16/27/39 16/28/40 16/35/45 17/36/46 14/36/49 15/37/50 20/43/52 20/44/53 17/40/51 17/40/51
 CONSUMO MOTOR (7)  W 55 65 85 90 180
 CAUDAL DE AGUA (FRÍO) (4) l/h  267 356 447 531 690 781 979 1.137 1.321 1.581 1.457 1.756 1.655 1.846
 PÉRDIDA DE CARGA (FRÍO) (5) kPa 17,1 20,5 21,1 20,9 24,1 26,7 24,1 24,1 24,8 23,8 36,4 37,4 31,1 33,5
 CONEXIONES HIDRÁULICAS  Pulg.     1/2" ROSCA HEMBRA



FONDO S

 mm 450

 DIMENSIONES (CH)

ANCHO L

 mm 545 745 945 1.145 1.345 1.345 1.545



ALTO H

 mm 215
 PESO kg 14 14 14 17 23 24 26 28 30 32 31 34 34 38

 REDUCCIÓN DEL CAUDAL DE AIRE  EN

 FUNCIÓN DE LA PRESIÓN ESTÁTICA A

 VELOCIDAD MÁXIMA (2T / 4T)

  0Pa 1 1 1 1 1 1 1 1 1 1 1 1 1 1
 15Pa 0,94 0,94 0,93 0,93 0,92 0,92 0,92 0,91 0,95 0,95 0,96 0,96 0,95 0,95
 30Pa 0,85 0,85 0,84 0,84 0,81 0,81 0,83 0,83 0,88 0,88 0,9 0,9 0,9 0,9
45Pa 0,75 0,75 0,74 0,74 0,70 0,70 0,73 0,73 0,82 0,81 0,83 0,83 0,83 0,83
 60Pa 0,61 0,61 0,62 0,62 0,58 0,58 0,62 0,62 0,73 0,73 0,73 0,73 0,73 0,73
 75Pa 0,38 0,38 0,46

0,47

 0,43 0,43 0,5 0,5 0,61 0,61 0,61 0,61 0,62 0,62



 90Pa -- -- -- -- -- -- -- -- -- -- 0,71 0,71 0,61 0,61

Todos los datos están sujetos a cambios sin previo aviso.

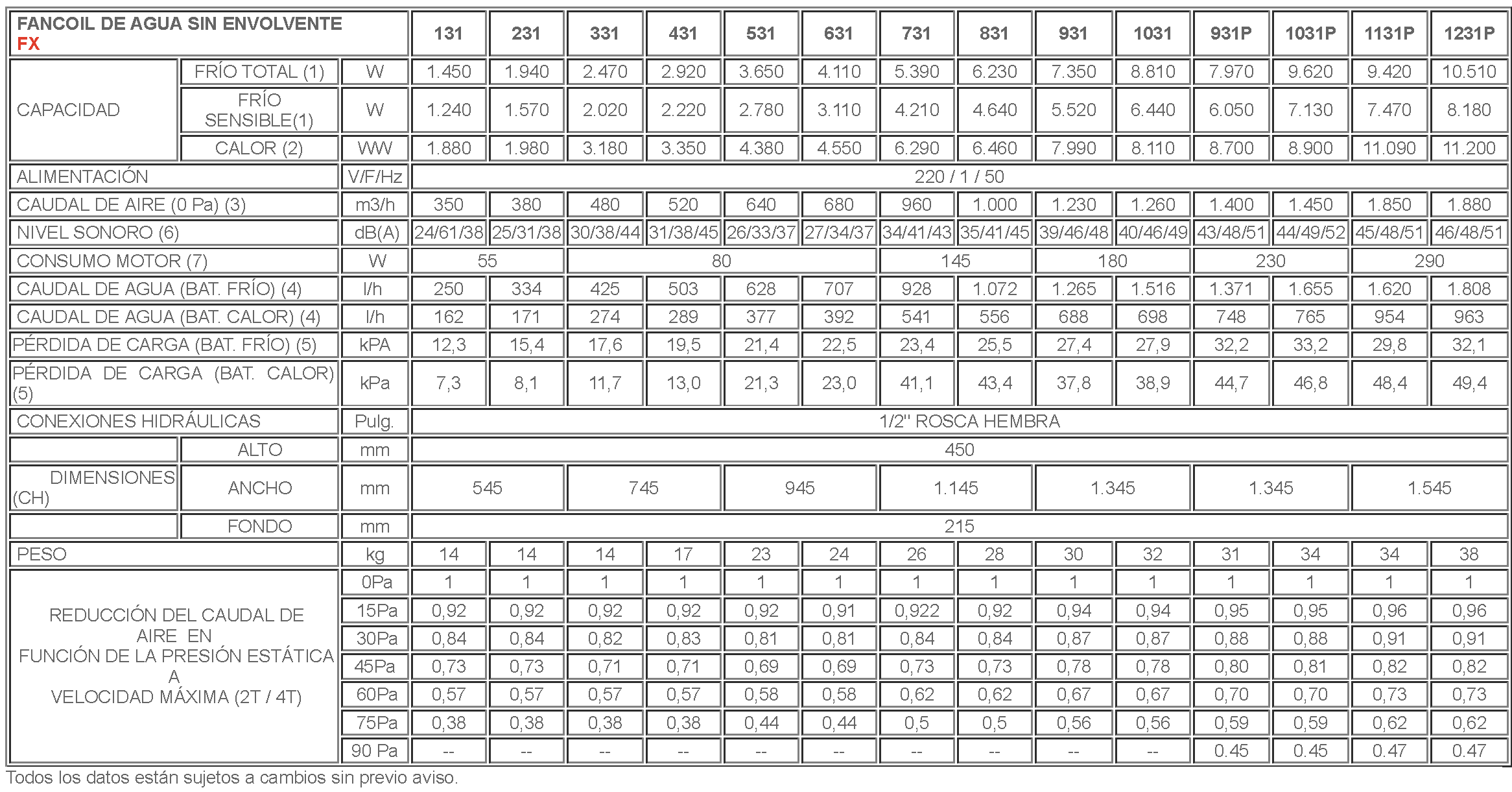

Tabla de datos técnicos fancoil sin envolvente 4 tubos (motor AC)



 FANCOIL DE AGUA SIN ENVOLVENTE           FX 131 231 331

431

 531 631 731 831 931 1031 931P 1031P 1131P 1231P
 CAPACIDAD FRÍO TOTAL (1) W 1.450 1.940 2.470 2.920 3.650 4.110 5.390 6.230 7.350 8.810 7.970 9.620 9.420 10.510
FRÍO SENSIBLE(1) W 1.240 1.570 2.020 2.220 2.780 3.110 4.210 4.640 5.520 6.440 6.050 7.130 7.470 8.180
CALOR (2) WW 1.880 1.980 3.180 3.350 4.380 4.550 6.290 6.460 7.990 8.110 8.700 8.900 11.090 11.200
 ALIMENTACIÓN V/F/Hz 220 / 1 / 50
 CAUDAL DE AIRE (0 Pa) (3) m3/h 350 380 480 520 640 680 960 1.000 1.230 1.260 1.400 1.450 1.850 1.880
 NIVEL SONORO (6)  dB(A) 24/61/38 25/31/38 30/38/44 31/38/45 26/33/37 27/34/37 34/41/43 35/41/45 39/46/48 40/46/49 43/48/51 44/49/52 45/48/51 46/48/51
 CONSUMO MOTOR (7)  W 55 80 145 180 230 290
 CAUDAL DE AGUA (BAT. FRÍO) (4) l/h  250 334 425 503 628 707 928 1.072 1.265 1.516 1.371 1.655 1.620 1.808
 CAUDAL DE AGUA (BAT. CALOR) (4) l/h 162 171 274 289 377 392 541 556 688 698 748 765 954 963
PÉRDIDA DE CARGA (BAT. FRÍO) (5) kPA 12,3 15,4 17,6 19,5 21,4 22,5 23,4 25,5 27,4 27,9 32,2 33,2 29,8 32,1
PÉRDIDA DE CARGA (BAT. CALOR) (5) kPa 7,3 8,1 11,7 13,0 21,3 23,0 41,1 43,4 37,8 38,9 44,7 46,8 48,4 49,4
 CONEXIONES HIDRÁULICAS Pulg.     1/2" ROSCA HEMBRA



ALTO

 mm

450

 DIMENSIONES (CH)

ANCHO

 mm 545 745 945 1.145 1.345 1.345 1.545



FONDO

 mm 215
 PESO kg 14 14 14 17 23 24 26 28 30 32 31 34 34 38

 REDUCCIÓN DEL CAUDAL DE AIRE  EN

 FUNCIÓN DE LA PRESIÓN ESTÁTICA A

 VELOCIDAD MÁXIMA (2T / 4T)



  0Pa 1 1 1 1 1 1 1 1 1 1 1 1 1 1
 15Pa 0,92 0,92 0,92 0,92 0,92 0,91 0,922 0,92 0,94 0,94 0,95 0,95 0,96 0,96
 30Pa 0,84 0,84 0,82 0,83 0,81 0,81 0,84 0,84 0,87 0,87 0,88 0,88 0,91 0,91
45Pa 0,73 0,73 0,71 0,71 0,69 0,69 0,73 0,73 0,78 0,78 0,80 0,81 0,82 0,82
 60Pa 0,57 0,57 0,57 0,57 0,58 0,58 0,62 0,62 0,67 0,67 0,70 0,70 0,73 0,73
 75Pa 0,38 0,38 0,38 0,38 0,44 0,44 0,5 0,5 0,56 0,56 0,59 0,59 0,62 0,62
90 Pa -- -- -- -- -- -- -- -- -- -- 0.45 0.45 0.47 0.47

Todos los datos están sujetos a cambios sin previo aviso.

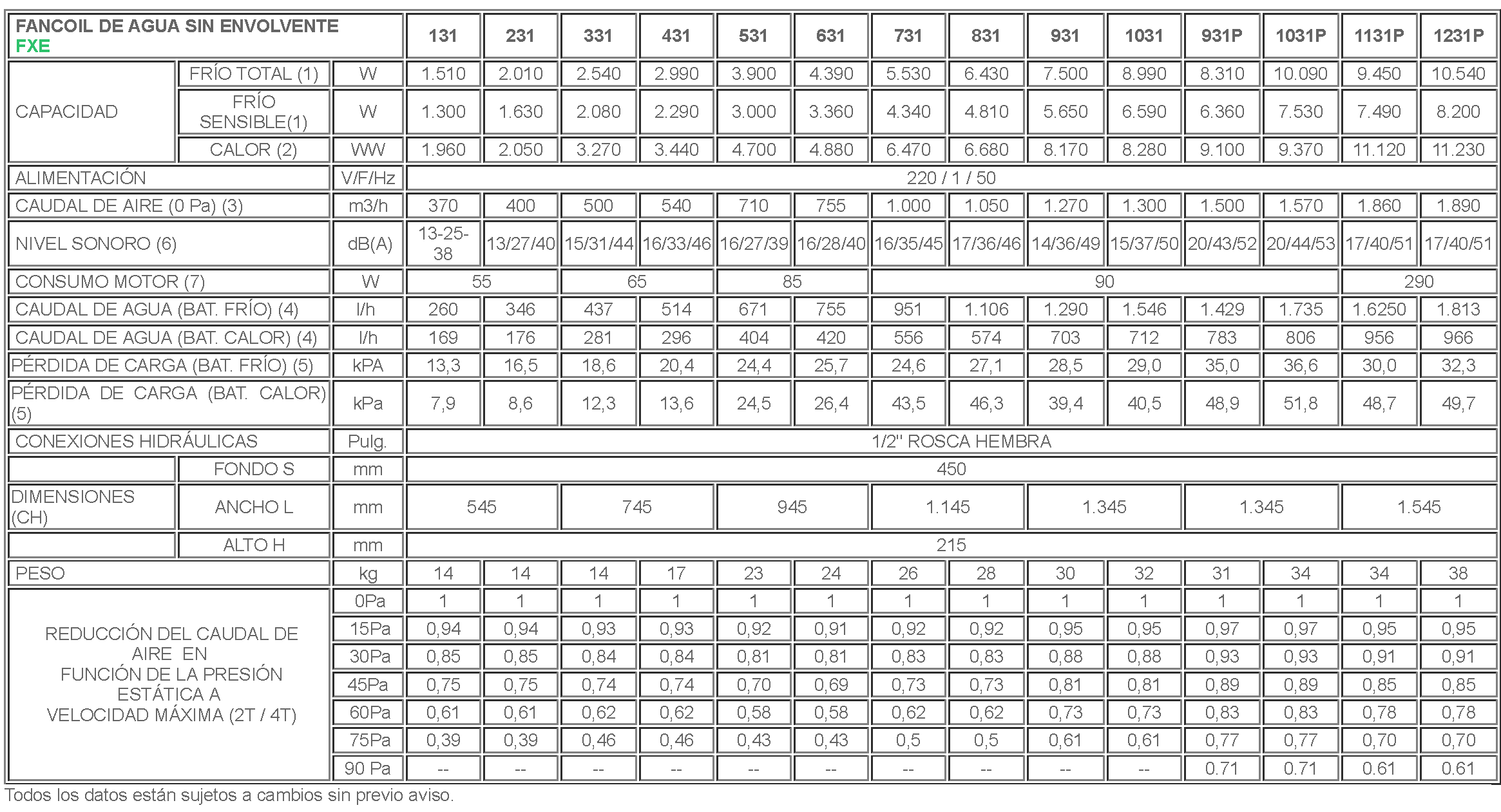

Tabla de datos técnicos fancoil sin envolvente 4 tubos (motor DC)



 FANCOIL DE AGUA SIN ENVOLVENTE         FXE 131 231 331

431

 531 631 731 831 931 1031 931P 1031P 1131P 1231P
 CAPACIDAD FRÍO TOTAL (1) W 1.510 2.010 2.540 2.990 3.900 4.390 5.530 6.430 7.500 8.990 8.310 10.090 9.450 10.540
FRÍO SENSIBLE(1) W 1.300 1.630 2.080 2.290 3.000 3.360 4.340 4.810 5.650 6.590 6.360 7.530 7.490 8.200
CALOR (2) WW 1.960 2.050 3.270 3.440 4.700 4.880 6.470 6.680 8.170 8.280 9.100 9.370 11.120 11.230
 ALIMENTACIÓN V/F/Hz 220 / 1 / 50
 CAUDAL DE AIRE (0 Pa) (3) m3/h 370 400 500 540 710 755 1.000 1.050 1.270 1.300 1.500 1.570 1.860 1.890
 NIVEL SONORO (6)  dB(A) 13-25-38 13/27/40 15/31/44 16/33/46 16/27/39 16/28/40 16/35/45 17/36/46 14/36/49 15/37/50 20/43/52 20/44/53 17/40/51 17/40/51
 CONSUMO MOTOR (7)  W 55 65 85 90 290
 CAUDAL DE AGUA (BAT. FRÍO) (4) l/h  260 346 437 514 671 755 951 1.106 1.290 1.546 1.429 1.735 1.6250 1.813
 CAUDAL DE AGUA (BAT. CALOR) (4) l/h 169 176 281 296 404 420 556 574 703 712 783 806 956 966
PÉRDIDA DE CARGA (BAT. FRÍO) (5) kPA 13,3 16,5 18,6 20,4 24,4 25,7 24,6 27,1 28,5 29,0 35,0 36,6 30,0 32,3
PÉRDIDA DE CARGA (BAT. CALOR) (5) kPa 7,9 8,6 12,3 13,6 24,5 26,4 43,5 46,3 39,4 40,5 48,9 51,8 48,7 49,7
 CONEXIONES HIDRÁULICAS Pulg.     1/2" ROSCA HEMBRA



FONDO S

 mm

450

DIMENSIONES (CH)

ANCHO L

 mm 545 745 945 1.145 1.345 1.345 1.545



ALTO H

 mm 215
 PESO kg 14 14 14 17 23 24 26 28 30 32 31 34 34 38

 REDUCCIÓN DEL CAUDAL DE AIRE  EN

 FUNCIÓN DE LA PRESIÓN ESTÁTICA A

 VELOCIDAD MÁXIMA (2T / 4T)



  0Pa 1 1 1 1 1 1 1 1 1 1 1 1 1 1
 15Pa 0,94 0,94 0,93 0,93 0,92 0,91 0,92 0,92 0,95 0,95 0,97 0,97 0,95 0,95
 30Pa 0,85 0,85 0,84 0,84 0,81 0,81 0,83 0,83 0,88 0,88 0,93 0,93 0,91 0,91
45Pa 0,75 0,75 0,74 0,74 0,70 0,69 0,73 0,73 0,81 0,81 0,89 0,89 0,85 0,85
 60Pa 0,61 0,61 0,62 0,62 0,58 0,58 0,62 0,62 0,73 0,73 0,83 0,83 0,78 0,78
 75Pa 0,39 0,39 0,46 0,46 0,43 0,43 0,5 0,5 0,61 0,61 0,77 0,77 0,70 0,70
90 Pa -- -- -- -- -- -- -- -- -- -- 0.71 0.71 0.61 0.61

Todos los datos están sujetos a cambios sin previo aviso.

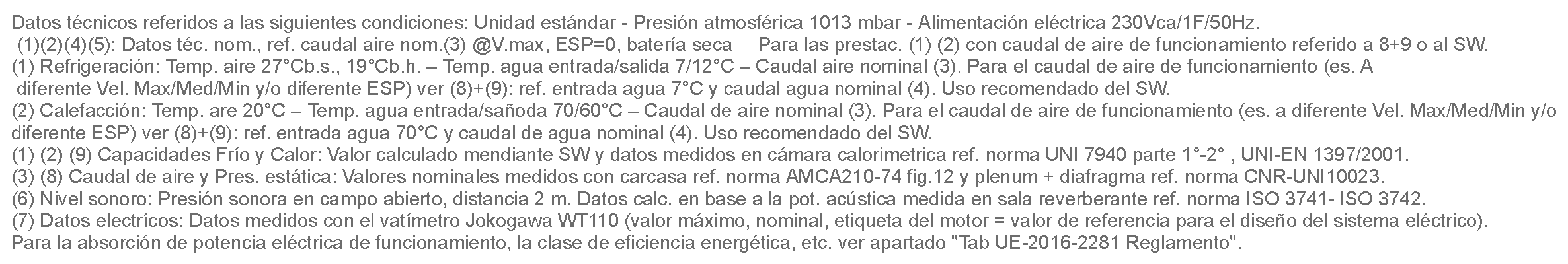

Datos técnicos referidos a las siguientes condiciones: Unidad estándar - Presión atmosférica 1013 mbar - Alimentación eléctrica 230Vca/1F/50Hz.
 (1)(2)(4)(5): Datos téc. nom., ref. caudal aire nom.(3) @V.max, ESP=0, batería seca  Para las prestac. (1) (2) con caudal de aire de funcionamiento referido a 8+9 o al SW.
(1) Refrigeración: Temp. aire 27°Cb.s., 19°Cb.h. – Temp. agua entrada/salida 7/12°C – Caudal aire nominal (3). Para el caudal de aire de funcionamiento (es. A
 diferente Vel. Max/Med/Min y/o diferente ESP) ver (8)+(9): ref. entrada agua 7°C y caudal agua nominal (4). Uso recomendado del SW.
(2) Calefacción: Temp. are 20°C – Temp. agua entrada/sañoda 70/60°C – Caudal de aire nominal (3). Para el caudal de aire de funcionamiento (es. a diferente Vel. Max/Med/Min y/o

diferente ESP) ver (8)+(9): ref. entrada agua 70°C y caudal de agua nominal (4). Uso recomendado del SW.
(1) (2) (9) Capacidades Frío y Calor: Valor calculado mendiante SW y datos medidos en cámara calorimetrica ref. norma UNI 7940 parte 1°-2° , UNI-EN 1397/2001.
(3) (8) Caudal de aire y Pres. estática: Valores nominales medidos con carcasa ref. norma AMCA210-74 fig.12 y plenum + diafragma ref. norma CNR-UNI10023.
(6) Nivel sonoro: Presión sonora en campo abierto, distancia 2 m. Datos calc. en base a la pot. acústica medida en sala reverberante ref. norma ISO 3741- ISO 3742.
(7) Datos electrícos: Datos medidos con el vatímetro Jokogawa WT110 (valor máximo, nominal, etiqueta del motor = valor de referencia para el diseño del sistema eléctrico).
